概述
天通卫星通信系统是我国自主研发、发射并运营的卫星通信系统。该系统由三颗地球同步轨道卫星组成，分别是天通一号01星、02星和03星，覆盖我国领土、领海以及东南亚、西太平洋等区域，为用户提供可靠的通信服务。
在以下应用场景中，ZKTND16型天通数传终端提供了一种可行的解决方案：
该终端不受地理环境限制，即使在没有地面网络覆盖的区域，也能实现稳定的点对点数据传输。
特点
一体化设计：尺寸小巧、重量轻，适用于机载、车载、海上等多种场合；
宽压输入：支持9~36V直流输入，具备防反接、防浪涌保护电路，符合航电设备电源标准；
标准化接口：配置隔离型 RS422 接口，通过标准通信协议实现业务设备无缝对接，确保电磁兼容性；
简化指令操作：用户只需发送基本指令即可完成网络接入与数据传输，显著降低软件开发难度；
定位功能：支持北斗/GPS定位，接入GPS/北斗天线后可实时输出位置信息；
人机界面：配备电源指示灯与锁定指示灯，方便用户实时了解设备状态。
主要功能
技术指标
| 参数类别 | 技术指标 |
|---|
| 频段 | 上行发射频段：1980 MHz ~ 2010 MHz；下行接收频段：2170 MHz ~ 2200 MHz |
| 发射功率 | 2 W (33 dBm ± 0.5 dB) |
| 数据传输速率 | 上行：2.4 Kbps；下行：2.4 Kbps |
| 供电要求 | 直流输入 9~36 V (DC)；待机功耗 ≤ 5 W；发射峰值功耗 ≤ 12 W |
| 指示灯 | 电源指示灯：通电后常亮；锁定指示灯：终端入网后常亮 |
环境适应性
| 参数 | 规格 |
|---|
| 工作温度范围 | -40℃ ~ +50℃ |
| 贮存温度范围 | -55℃ ~ +85℃ |
| 相对湿度 | ≤ 95%（非凝结） |
对外接口
产品提供以下对外接口：
天通天线接口：SMA 接口，兼容有源和无源天线；
北斗天线接口：SMA 接口，用于连接北斗定位天线；
数据与电源接口：J30J15ZKP 接口，集成电源输入与 RS422 数据接口；
配置接口：J30J9ZKP 接口；
SIM卡接口：支持中国电信天通 Micro-SIM 卡。
终端数据和电源接口定义如下：
结构特性

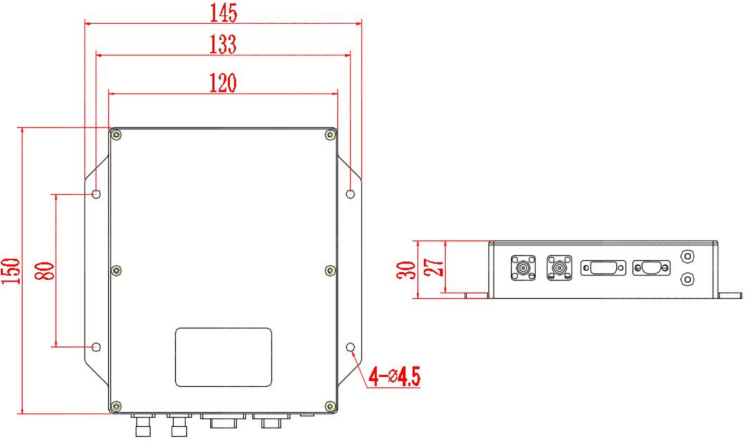

ZKTND16 型天通数传终端采用紧凑一体化设计，具体尺寸如下：

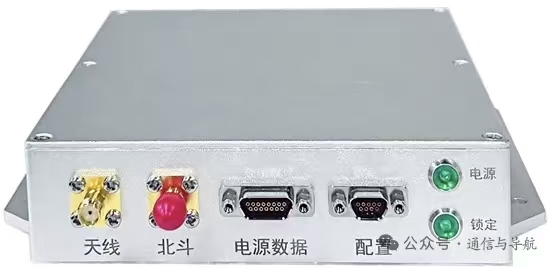

产品实物
使用方法
用户请按以下步骤操作：
向中国电信购买天通业务 SIM 卡，并开通相应的套餐；
将 SIM 卡插入终端卡槽；
连接业务设备与终端的 RS422 数据接口；
按照标准通信协议进行数据传输。
注：详细的通信协议请参考制造商提供的技术文档。
总结
ZKTND16 型天通数传终端是一款专为极端环境下通信需求而设计的高性能设备，具有体积小、功耗低、性能稳定、操作简便等特点。它广泛适用于应急通信、野外作业、海上监测、航空保障等场景，是实现卫星通信的重要工具。
