概述
机载相控阵天线系统包括机载Ku相控阵接收天线、机载Ku相控阵发射天线、上下变频器、多模卫星信号接收机、天线控制器ACU、MEMS组合导航、电源模块等。
机载相控阵天线自带MEMS组合导航，实时测量机载天线平台的位置、姿态角度并输出给天线控制器ACU。天线控制器ACU计算相控阵天线的波束指向角，并控制天线的波束指向卫星。天线控制器实时接收多模卫星接收机的信号，通过精细扫描跟踪的方法实现相控阵天线稳定、精确跟踪。
机载相控阵天线预留数据接口可以连接外部机载光纤惯导，利用机载光纤惯导提供的姿态信息，通过坐标转换得到天线平台的姿态信息，并辅助天线对准和跟踪卫星。当机载光纤惯导数据有效时，优先选用机载惯导的姿态信息。机载惯导数据无效时，选用天线内置MEMS惯导的姿态信息。机载惯导和天线内置惯导互为备份。
特点和优势
电子波束扫描，波束跟踪速度快，波束切换时间小于0.5ms，适合飞机大机动工作场景；
超低剖面，低轮廓，重量轻，便于安装；
具备遮挡检测、遮挡后快速捕获的功能；
无机械运动组件，不存在机械磨损，可靠性高寿命长。
具有温度报警功能，且可依据温度告警采取控温手段；
具备输出系统状态信息的功能；
具备存储卫星参数，实现上电后自主寻星的功能；
主要性能指标
| Ku机载相控阵天线 | |
|---|
| 工作频率 | 接收：10.7GHz～12.7GHz 发射：13.7 GHz～14.5GHz |
| 天线结构 | 接收天线：1个接收天线面发射天线：1个发射天线面 |
| EIRP | 43 dBW @法向 |
| G/T | 19dB/K @法向 |
| 轴比 | ≤3.0dB@法向 |
| 运动条件下初始动态捕星时间 | ≤2min |
| 运动条件下遮挡后恢复寻星时间 | ≤2s |
| 指向切换时间 | ≤0.5ms |
| 跟踪范围 | 离轴角：0°～60°方位角：0°～360° |
| 外形尺寸 | 不大于551mm×518mm×70mm |
| 重量 | 机载天线不大于12kg |
| 电源输入 | DC28V |
| 功耗 | 不大于350W |
| 射频接口 | 发射：1个，连接器为N-K 接收：1个，连接器为TNC-K |
| 工作环境温度 | -40℃～+65℃ |
| 存储环境温度 | -45℃～+70℃； |

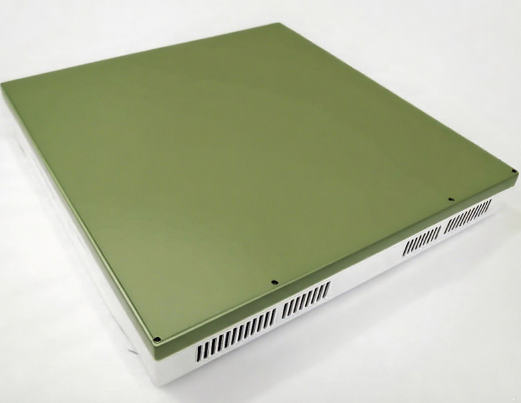

实物照片
